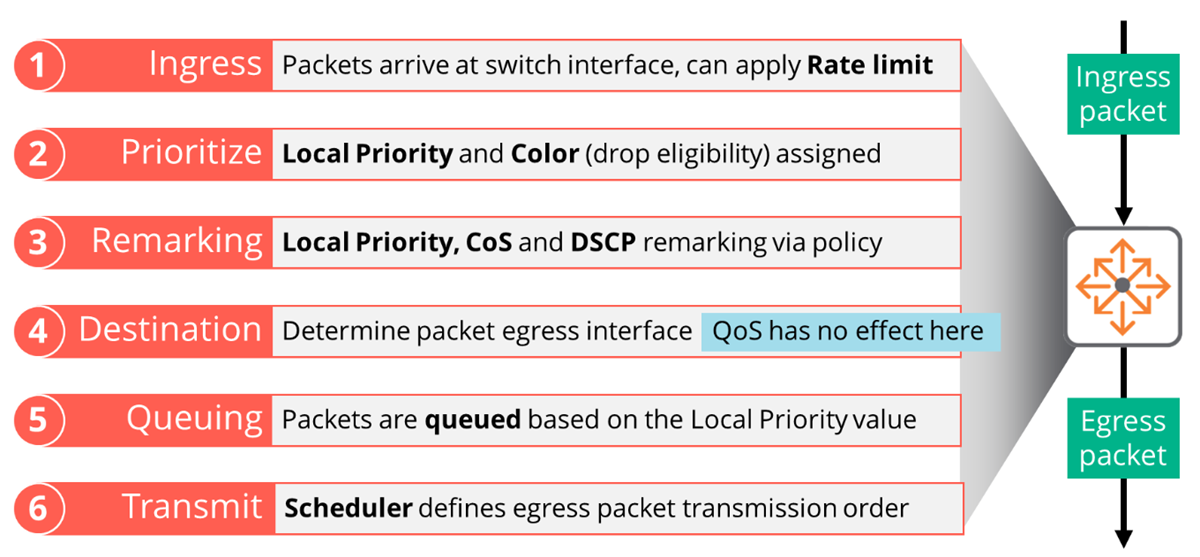

このステージは、スイッチのインタフェースにパケットが入力（受信）する状態で、入力トラフィックの通信量を制限するレートリミット（rate-limit）を設定、適用することができます。
参考としたCX6200Fシリーズスイッチでは、レートリミットを適用できるトラフィックの種類として、ブロードキャスト、マルチキャスト、アンノウンユニキャスト、ICMPの4つがあります。
!
class ip vlan24_traffic
11 match any 172.17.24.0/255.255.255.0 any
!
policy policy1
11 class ip vlan24_traffic action cir kbps 1000 cbs 0 exceed drop
!
interface 1/1/1
apply policy policy1 in
!
＊＊確認例
CX6200F# show class
User Configured ipv4 classes:
=============================
Type Name
Additional Class Parameters
Sequence Comment
Action L3 Protocol
Source IP Address Source L4 Port(s)
Destination IP Address Destination L4 Port(s)
Additional Entry Parameters
-------------------------------------------------------------------------------
IPv4 vlan24_traffic
11
match any
172.17.24.0/255.255.255.0
any
CX6200F#
CX6200F# show policy
User Configured Policies:
=========================
Name
Additional Policy Parameters
Sequence Comment
Class Type
action
-------------------------------------------------------------------------------
policy1
11
vlan24_traffic ipv4
cir kbps 1000
cbs 0
exceed drop
CX6200F#
CX6200F# show policy hitcounts policy1
Statistics for Policy policy1:
Interface 1/1/1 (in):
Matched Packets Configuration
11 class ip vlan24_traffic action cir kbps 1000 cbs 0 exceed drop [ 43 kbps conform ]
- 11 match any 172.17.24.0/255.255.255.0 any
CX6200F#
② Prioritizeステージ
このステージでは、出力ポートのキューを決定するLocal Priorityと、出力キューが満杯となったとき、破棄優先度の指標となるColorがあります。
[Local Priority]
着信トラフィックのDSCP値、CoS値をもとにLocal Priorityを決定することができます。
＊DSCP／CoS値の信頼
スイッチの初期状態の動作は、入力トラフィックのDSCP値、CoS値の値は信頼されない（none）の状態となっています。
DSCP値、CoS値を信頼とするときは、グローバルコンフィグレーションまたはインタフェースで以下の設定を行います。
＊＊設定
CX6200F(config)# qos trust [ dscp | cos ]
CX6200F(config-if)# qos trust [ dscp | cos ]
＊＊確認
CX6200F# show interface 1/1/1 qos
Interface 1/1/1 is up
Admin state is up
qos trust dscp (override)
qos queue-profile factory-default (global)
qos schedule-profile factory-default (global)
DSCP値/CoS値が、どのLocal Priorityとなるかは初期設定が定義されています。
DSCPは、DSCPマップ、CoSはCoSマップをそれぞれマップ名"default"が設定されています。
【dscp-map】
CX6200F# show qos dscp-map default
DSCP code_point local_priority cos color name
-------- ---------- -------------- --- ------- ----
000000 0 1 green CS0
000001 1 1 green
000010 2 1 green
000011 3 1 green
000100 4 1 green
000101 5 1 green
000110 6 1 green
000111 7 1 green
001000 8 0 green CS1
001001 9 0 green
001010 10 0 green AF11
001011 11 0 green
001100 12 0 yellow AF12
001101 13 0 green
001110 14 0 red AF13
001111 15 0 green
010000 16 2 green CS2
010001 17 2 green
010010 18 2 green AF21
010011 19 2 green
010100 20 2 yellow AF22
010101 21 2 green
010110 22 2 red AF23
010111 23 2 green
011000 24 3 green CS3
011001 25 3 green
011010 26 3 green AF31
011011 27 3 green
011100 28 3 yellow AF32
011101 29 3 green
011110 30 3 red AF33
011111 31 3 green
100000 32 4 green CS4
100001 33 4 green
100010 34 4 green AF41
100011 35 4 green
100100 36 4 yellow AF42
100101 37 4 green
100110 38 4 red AF43
100111 39 4 green
101000 40 5 green CS5
101001 41 5 green
101010 42 5 green
101011 43 5 green
101100 44 5 green
101101 45 5 green
101110 46 5 green EF
101111 47 5 green
110000 48 6 green CS6
110001 49 6 green
110010 50 6 green
110011 51 6 green
110100 52 6 green
110101 53 6 green
110110 54 6 green
110111 55 6 green
111000 56 7 green CS7
111001 57 7 green
111010 58 7 green
111011 59 7 green
111100 60 7 green
111101 61 7 green
111110 62 7 green
111111 63 7 green
CX6200F#
マッピングの変更を行うことも可能です。例として、DSCP値0のLocal Priorityを7とするには以下のように設定を行います。
＊＊設定例
CX6200F(config)# qos dscp-map 0 local-priority 7
＊＊確認例
CX6200F# show qos dscp-map
DSCP code_point local_priority cos color name
-------- ---------- -------------- --- ------- ----
000000 0 7 green
/////出力省略/////
【cos-map】
CX6200F# show qos cos-map default
code_point local_priority color name
---------- -------------- ------- ----
0 1 green Best_Effort
1 0 green Background
2 2 green Excellent_Effort
3 3 green Critical_Applications
4 4 green Video
5 5 green Voice
6 6 green Internetwork_Control
7 7 green Network_Control
CX6200F#
マッピングの変更を行うことも可能です。例として、CoS値0のLocal Priorityを7とするには以下のように設定を行います。
＊＊設定例
CX6200F(config)# qos cos-map 0 local-priority 7
＊＊確認例
CX6200F# show qos cos-map
code_point local_priority color name
---------- -------------- ------- ----
0 7 green
/////出力省略/////
[Color]
破棄優先度の指標となるColorも、上記のLocal Priorityと同様に各DSCP値ごと、CoS値ごとにGreen、Yellow、Redの3つのいずれかが設定されています。
Colorの変更は、qos dscp-mapコマンド、qos cos-mapコマンドのコマンドオプションとして設定することができます。
＊＊dscp-mapでの設定例
CX6200F(config)# qos dscp-map 0 local-priority 7 color red
＊＊確認例
CX6200F# show qos dscp-map
DSCP code_point local_priority cos color name
-------- ---------- -------------- --- ------- ----
000000 0 7 red
/////出力省略/////
＊＊cos-mapでの設定例
CX6200F(config)# qos cos-map 0 local-priority 7 color red
＊＊確認例
CX6200F# show qos cos-map
code_point local_priority color name
---------- -------------- ------- ----
0 7 red
/////出力省略/////
③ Remarkingステージ
このステージでは、特定の送信元、宛先、プロトコルなどを条件としたポリシー設定を利用することにより、ポリシーに一致するトラフィックに対してLocal Priorityの指定と、着信トラフィックに設定（マーク）されているDSCP値/CoS値を変更させることができます。Local Priorityを指定したときは、出力ポートからの出力時にLocal Priorityに対応したキュー番号のキューから出力されることになります。
＊＊ポリシーに一致したトラフィックのLocal Priorityを指定する設定例
ポート1/1/1で受信した送信元IP172.17.24.0/24のトラフィックのLocal Priorityを4にする。
!
class ip vlan24_traffic
11 match any 172.17.24.0/255.255.255.0 any
!
policy policy1
11 class ip vlan24_traffic action local-priority 4
!
interface 1/1/1
apply policy policy1 in
!
＊＊DSCP値のRemark設定例
ポート1/1/1で受信した送信元IP172.17.24.0/24のトラフィックのDSCP値を48にする。
!
class ip vlan24_traffic
11 match any 172.17.24.0/255.255.255.0 any
!
policy policy1
11 class ip vlan24_traffic action dscp CS6
!
interface 1/1/1
apply policy policy1 in
!

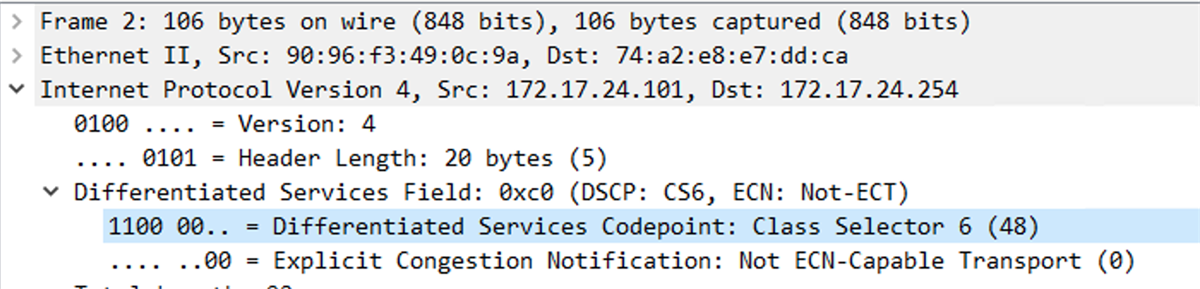

＊＊出力ポート側でのパケットキャプチャ結果
④ Destinationステージ
このステージでは、ルーティング、スイッチングをもとに出力インタフェースが決定されます。
このステージで適用されるQoSの設定や動作は、ありません。
⑤Queuingステージ
キュープロファイルを定義することも可能です。
例として、Local Priority値0と1をキュー0、Local Priority値2と3をキュー1、Local Priority値4と5をキュー2、Local Priority値6と7をキュー3へキューイングされるようにするには、以下のように設定を行います。
キュープロファイルの設定時、後述するスケジュールプロファイルも同時に指定する必要があります。
＊＊設定例
CX6200F(config)# qos queue-profile test-queue-prof
CX6200F(config-queue)# map queue 0 local-priority 0
CX6200F(config-queue)# map queue 0 local-priority 1
CX6200F(config-queue)# map queue 1 local-priority 2
CX6200F(config-queue)# map queue 1 local-priority 3
CX6200F(config-queue)# map queue 2 local-priority 4
CX6200F(config-queue)# map queue 2 local-priority 5
CX6200F(config-queue)# map queue 3 local-priority 6
CX6200F(config-queue)# map queue 3 local-priority 7
CX6200F(config)# apply qos queue-profile test-queue-prof schedule-profile strict
＊＊確認例
CX6200F# show qos queue-profile
profile_status profile_name
-------------- ------------
complete factory-default
applied test-queue-prof
CX6200F# show qos queue-profile test-queue-prof
queue_num local_priorities name
--------- ---------------- ----
0 0,1
1 2,3
2 4,5
3 6,7
CX6200F# show interface 1/1/1 qos
Interface 1/1/1 is up
Admin state is up
qos trust none (global)
qos queue-profile test-queue-prof (global)
qos schedule-profile strict (global)
CX6200F#
キューごとの出力と破棄のカウント数は、以下のコマンドで確認することができます。
＊＊確認例
CX6200F# show interface 1/1/1 queues
Interface 1/1/1 is up
Admin state is up
Tx Bytes Tx Packets Tx Drops
Q0 711 6 0
Q1 1381982 1229 0
Q2 0 0 0
Q3 1837 11 0
Q4 0 0 0
Q5 0 0 0
Q6 0 0 0
Q7 5074 30 0
CX6200F#
⑥Transmitステージ
このステージでは、キューに保持されているパケットをポートから出力します。複数あるキューから、どの順番で出力されるかは、スケジューラの設定により決まります。
これまでと同様にスケジューリングも初期設定が定義されており、スケジュールプロファイル名"factory-default"と"stric"の2つが定義されています。
このうち、スイッチに対しては、スケジュールプロファイル名"factory-default"が有効となっています。
CX6200F# show qos schedule-profile
profile_status profile_name
-------------- ------------
applied factory-default
complete strict
CX6200F#
CX6200F# show qos schedule-profile factory-default
Queue Maximum Bandwidth
Number Algorithm Percent Weight Bandwidth Units
------- -------------- -------- ------- ---------- ----------
0 dwrr 1
1 dwrr 1
2 dwrr 1
3 dwrr 1
4 dwrr 1
5 dwrr 1
6 dwrr 1
7 dwrr 1
CX6200F#
CX6200F# show qos schedule-profile strict
Queue Maximum Bandwidth
Number Algorithm Percent Weight Bandwidth Units
------- -------------- -------- ------- ---------- ----------
0 strict
1 strict
2 strict
3 strict
4 strict
5 strict
6 strict
7 strict
CX6200F#
CX6200F# show interface 1/1/1 qos
Interface 1/1/1 is up
Admin state is up
qos trust none (global)
qos queue-profile factory-default (global)
qos schedule-profile factory-default (global)
CX6200F#
キューの優先順位は、値の大きいキュー番号が優先となっています。
スケジュールプロファイルは、スイッチ全体に適用、または、インタフェース個別に適用させることができます。
スイッチ全体に適用するときは、グローバルコンフィグレーションモードで設定を行いますが、スケジュールプロファイル単独では変更ができないため、前述のキュープロファイルを同時に指定する必要があります。
＊＊設定例【スイッチ全体に適用】
CX6200F(config)# apply qos queue-profile factory-default schedule-profile strict
＊＊確認例
CX6200F# show qos schedule-profile
profile_status profile_name
-------------- ------------
complete factory-default
applied strict
CX6200F# show interface 1/1/1 qos
Interface 1/1/1 is up
Admin state is up
qos trust none (global)
qos queue-profile factory-default (global)
qos schedule-profile strict (global)
CX6200F#
＊＊設定例【インタフェース個別に適用】
CX6200F(config)# interface 1/1/1
CX6200F(config-if)# apply qos schedule-profile strict
＊＊確認例
CX6200F# show interface 1/1/1 qos
Interface 1/1/1 is up
Admin state is up
qos trust none (global)
qos queue-profile factory-default (global)
qos schedule-profile strict (override)
CX6200F#
